产品详情
SJA双支点机架
市场价 : 0.0
产品详情


1、机架的选用

常规的立式摆线针轮减速机作为反应釜或者搅拌缸使用的时候,基本上都必须要配置对应型号的机架|支架来辅助摆线针轮减速机的达到稳定和平衡的效果。所以,机架|支架在减速机行业中的作用是不可缺的,摆线针轮减速机机架按类别分为搪玻璃反映罐专用机架、无支点,单支点和双支点机架四大类。原则上是根据减速机输出轴径的大小来确定型号,只要接口形式及安装尺寸相符,减速机的输出轴大小在一定范围内可以对机架型号作上下浮动。本公司生产的机架一般适用于立式减速机。如用户需配其它规格型号的立式减速机,在订货时必须说明所配减速机的型号、规格、并提供减速机底座连接尺寸及输出轴轴端尺寸,本公司在一定范围内可以对接板进行调整与减速机联接,满足用户要求。


2、无支点机架
减速机机架本身无轴的支承点,搅拌轴是以减速机输出轴的两个支承轴承为受力支点,适用于传递小功率、不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置。搅拌轴与减速机的联接必须用刚性联轴器,特别是以JQ型夹壳联轴器或SF型三分式联轴器为最佳。


3、单支点机架
符合下列条件之一者,选用单支点机架为最佳。
a)搅拌容器设置底轴承,作为一个受力支点;
b)轴封本体设有轴承(包括刚性衬套),作为一个受力支点(受力程度按轴封要求规定);
c)搅拌容器内,轴中部设有导向轴承,作为一受力支点(即中间轴承)。
当具备上述条件的搅拌轴,在选用单支点机架时,搅拌轴与减速机之间的联轴器须选用TK型弹性块联轴器。
在实际应用中常用刚性联轴器代替弹性块联轴器联接搅拌轴与减速机出轴,取消底轴承或中间轴承等支点。这样使用,简化了单支点支架的应用条件,但只适宜于搅拌不强烈、功率较小,对轴承负荷较小的场合。这时联轴器应选用GT型刚性凸缘联轴器,以利轴向尺寸方面的微量调整;原则上不能用JQ型夹壳联轴器,若采用夹壳联轴器,则必须对支点的轴承结构进行变动,采用带紧定套的锥孔调心滚子轴承,或者取掉夹壳联轴器中的悬吊环,便搅拌轴的轴向位置有适当的调整余地。


4、注意事项

不宜于选用无支点、单支点机架时,应选用双支点机架。当选用的双支点机架两支点轴承结构不带紧定套,而搅拌轴的轴向位置不能调整时,搅拌轴与减速机之间的联接必须选用TK型弹性块联轴器。
本系列摆线针轮
减速机机架可与各种立式减速机相配,通用型强,可配套选用各种联轴器。主要分WJ、DJ、SJ三种型式。LWJ、LDJ、LSJ是WJ、DJ、LSJ的增高型,可以安装双端面机械密封。除高度尺寸外,其余尺寸均未变动。如果有选型或尺寸不明白的可以联系我公司的技术部0519-81898555,18961182785 我们将热情服务每一位来访的客户

               系列机架型号参数和选型手册请点击下列图标进入下载

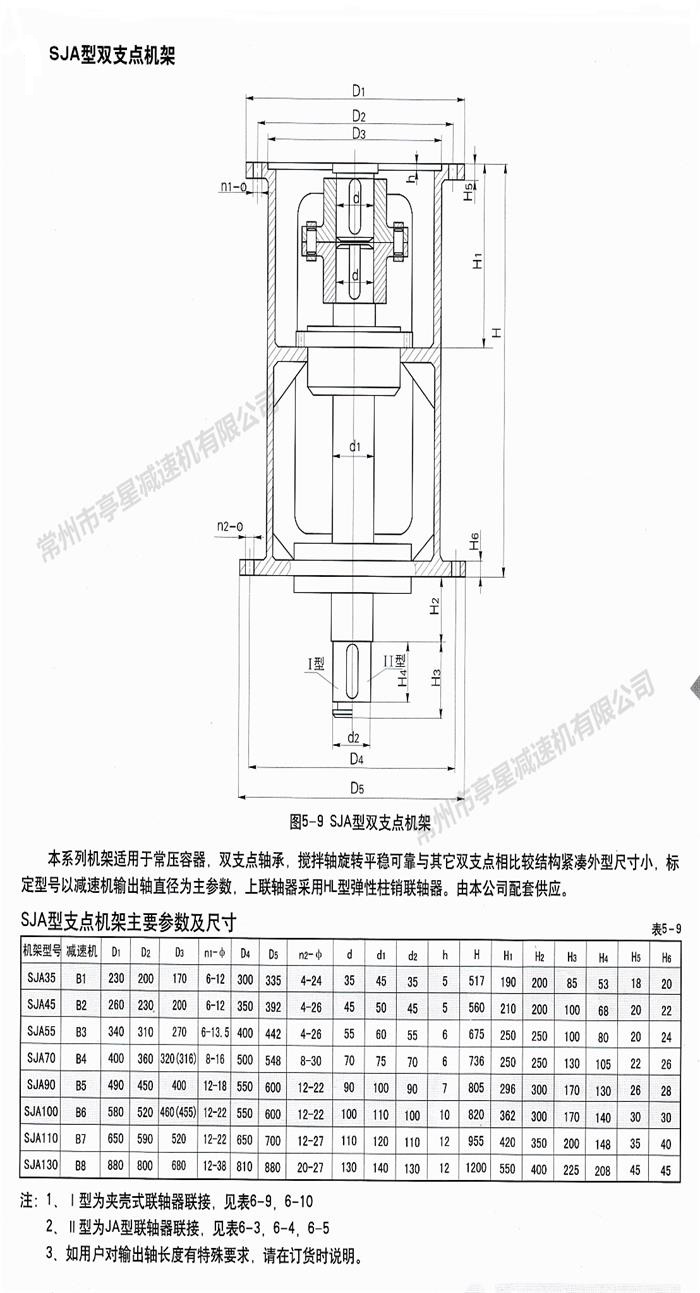

SJA双支点机架选型安装尺寸表

亭星减速机产品型号全,种类多,提供各种规格系列摆线针轮减速机型号全程服务,另外我公司还提供定制加工各种特殊规格、特殊尺寸的减速机订做服务,订购我们的产品,我们将全程跟踪一条龙服务,亭星减速机公司24小时服务电话:0519-81898555。本公司生产的所有减速机产品均实行质量三包一年,质保期内前三个月免费换新,一年内质量问题免费维修,一年后我公司提供免费的技术指导,同时提供所有系列减速机全套配件服务,为用户免除后顾之忧!
