产品详情

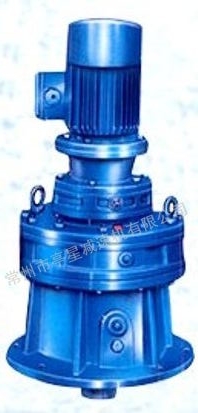

双级立式摆线针轮减速机
产品类别 : 立式B系列
执行标准 : GB/T2982-94标准
规格型号 : BLD型号
产品品牌 : 亭星减速机
市场价 : 0.0
产品详情

一、前言概述

亭星牌立式摆线针轮减速机也叫法兰式安装摆线针轮减速机,是依据减速机的安装形式来定义命名的,此减速机是一种应用行星传动原理既有自转又有公传采用摆线针齿啮合,把减速后的动力传输给输出机构,从而达到减速的要求,是四大减速机系列中设计最先进,结构最新颖的减速机构,在各个行业和领域被广泛应用。

本公司生产的各大系列摆线针轮减速机产品质量优良、性能可靠、品种齐全、价格合理、服务周到,深受国内外用户好评!

二、摆线针轮减速机型号

亭星公司生产的亭星牌减速机法兰安装立式摆线针轮减速机(制造商tell:0519-81898555)在型号表示方法上最根本不同的是型号表示里面都有一个字母L来定义,其意义在于利用汉语拼音字母的第一个开头字母L(汉子”立”字拼音开头第一个字母)来表示.立式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BLD XLD BLY XLY BLED XLED BLEY XLEY BLSD XLSD BL XL BLE XLE 等系列号。 不同标准相应机型号,性能指标基本相同,外形、安装和莲接尺寸略有不同,用户尽量选用国家减速机JB/T2982-94标准。



减速机型号表示方法

三、减速机运用领域和范围

我公司生产的亭星牌系列卧式摆线针轮减速机可以广泛应用于各种传动机械中的减速机构,如:起重机、运输、矿山、冶金、石化、纺织、印染、轻工、食品、制药、橡胶、塑料、包装、啤酒、筑路、环保、粮油机械等各种减速装置和设备,而且一直给客户带来了很好的经济效益!如果有不明白的用户请咨询常州市亭星减速机有限公司客服热线:0519-81898555进行咨询。

四、卧式摆线减速机结构特点
卧式摆线针轮减速机全部传动装置结构可分为三部分:输入部分、减速部分、输出部分,其输入结构是高速部分,连接输入电动机(马达);其输出部分是减速机的低速部分,其输出轴通过链轮或者联轴器、连接盘等接入用户需要带动的设备。

               减速机内部结构及元部件简图

五、原理

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

六、卧式摆线针轮减速机使用性能

1传动比大:一级减速时传动比为1/6~1/87,两级减速时传动比为1/99~1/7569,根据需要可以采用更多级组合。
2传动效率高,由于卧式减速机啮合部位采用了滚动啮合,平均效率可达90%以上。
3体积小、重量轻:由于不仅采用了行星传动原理,输入轴和输出轴在同一轴线上,而且有与电动机直联呈一体的独特之处,因而卧式减速机具有结构紧凑,体积小、重量轻的特点。
4故障少、寿命长:本机主要传动啮合件使用轴承钢制造,因此机械性能好,耐磨性能好,再加采用滚动摩擦,故使之故障少、寿命长。
5运转可靠平稳:卧式减速机传动过程中为多齿啮合,所以使之运转平稳可靠、噪声低。
6拆装方便,容易维修:由于结构设计合理拆装简单便于维修。
7卧式减速机还有过载能力强、耐冲击、惯性力矩小适用于启动频繁和正反转的特点。

小结:

友情提示

减速机在选型选择机号时,请先确认以下三项参数:

一、   1输入转速nH (r/rnin)

       2传动比1或输出转速nv (r/rnin)

       3输入功率P (kW)

二、如果输入轴的转速是变化的,  则所传动的功率也应是变化的。因此,当用变速电动机或变速装置驱动时,

应特别注意机号的选择,首先应先决定工作条件是“恒功率”还是“恒扭矩”,如果是恒功率,按最低转速选取机

号,如果是恒扭矩,按最高转速选取机号。如有疑问请致电常州市亭星减速机有限公司技术部:18961182785,0519-81898555

三、按平稳载荷下,每天工作8小时,工况系数K=l.0的计算值。而在选择机号时,即在确定减速机的输入功率时,还应考虑负荷性质,工作条件及驱动动力源,以确定工作情况系数K。

减速机的输入功率按下列公式计算: P

其中:P-减速机的输入功率 K-工作情况系数  P1-被驱动机械所需的输入功率   n-减速机的效率(单级为90%)



    单级减速机输出轴许用转矩表

机号

Sizs

X1

B09

X2

B0

X3

B1

X4

B2

X5

B3

X6

B4

X7

X8

B5

X9

B6

X10

B7

X11

B8

X12

B9

            输出轴许用转矩Nm

传动比

    输入转速 1500rpm

1000rpm

11

26

48.3

141.7

257.6

483

708.3

965.9

1787

2125.1

4346.8



17

40

74.6

149.3

398.1

746.4

1094.7

1492.8

2761.8

3284.3

6717.9

8210.7

11196

23

27

53.9

202.0

296.2

740.5

1481.8

1481.8

3736.5

3736.5

8079

11109

15148

29

34

67.9

186.7

373.5

933.7

1867.4

1867.4

2546.5

4711.3

7639.9

14007

19100

35

41

82

225.4

307.4

819.6

1536.7

2253.8

3673.4

5686.5

6161.8

12294

23051

43

50

100.7

151.0

377.6

755.2

1384.5

1887.9

2768.9

3775.8

8307

15104

20768

59



207.2

380

759.9

1381.5

1899.6

2590.4

3799.3

9585

15543

23315

71



166.3

332.5

623.5

1246.9

1662.5

2286

4572

11534

13717

18705

87




280.1

764

1120.5

2037.2

2801.2

7639.5

7640

16808

22920


亭星减速机产品型号全,种类多,提供各种规格系列摆线针轮减速机型号全程服务,另外我公司还提供定制加工各种特殊规格、特殊尺寸的减速机订做服务,订购我们的产品,我们将全程跟踪一条龙服务,亭星减速机公司24小时服务电话:0519-81898555。本公司生产的所有减速机产品均实行质量三包一年,质保期内前三个月免费换新,一年内质量问题免费维修,一年后我公司提供免费的技术指导,同时提供所有系列减速机全套配件服务,为用户免除后顾之忧!
